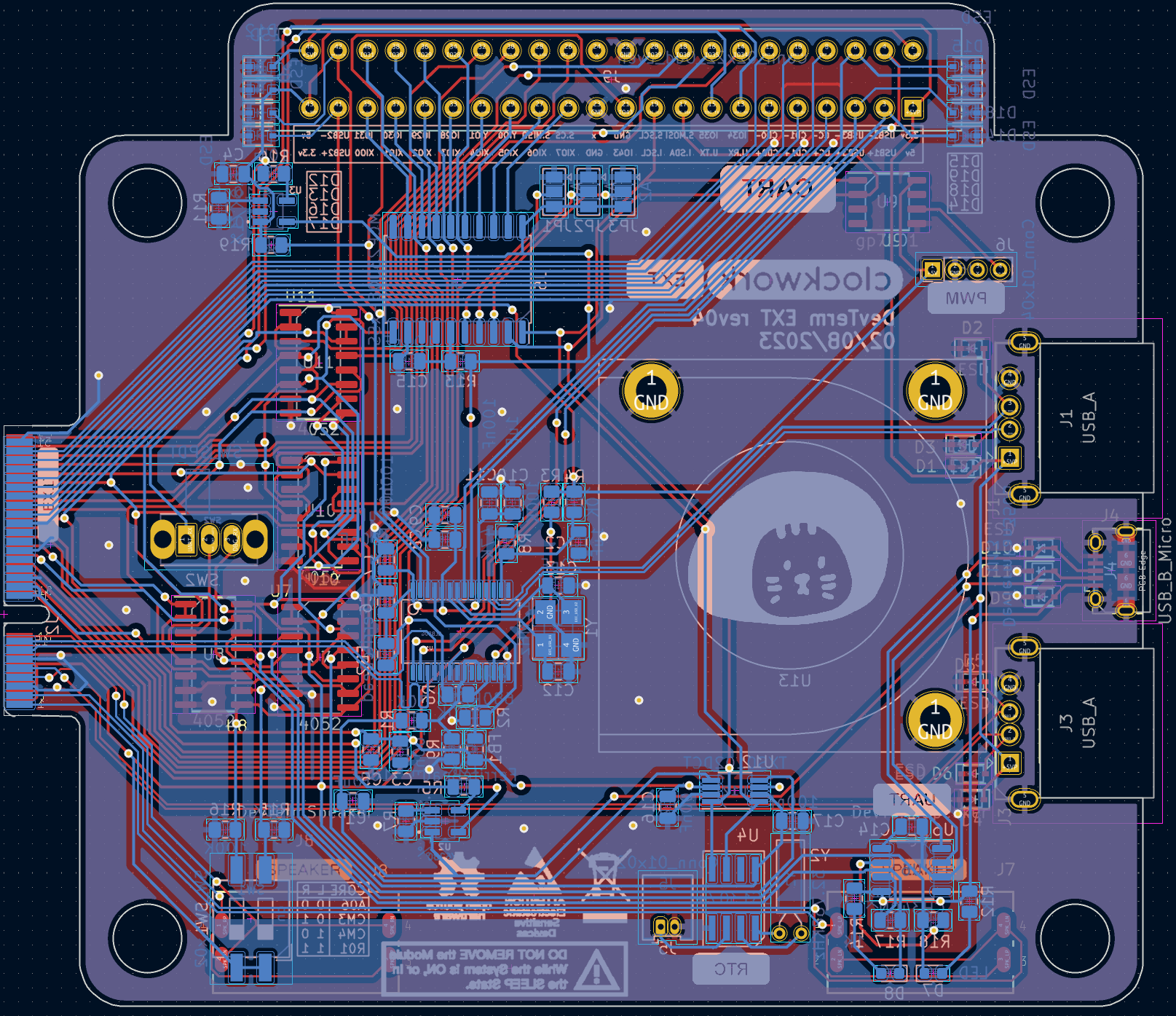

An extension board for the DevTerm, with Commodore64-style 44pin cartridge.
Pin assignment:
- Maximum compatibility and function alignment.
- Strong coupling of differential pairs.
- Avoid damage. All power pins are mirror safe. Expansion port requirement:
- Pin 21 MUST connect to Pin 23.
- Pin 24 MUST be NC ROUTE_EN disconnects all routed pins when cartridge is:
- Disconnected
- Inserted the wrong direction Resource overview:
- 8x internal GPIOs
- 8x external GPIOs
- MIPI-CSI
- 3x USB 2.0
- 1x SPI
- 1x I2C
- 1x UART (Debug) Resource management pins:
- IO36 for power management
- IO43 for cartridge detection
- EXT board:
- size: 89mm (height) x 101mm (width)
- thickness: 1mm (source: https://www.ampltd.com/minipcie/)
- Carts:
- size: 61mm (max height inside DevTerm) x 58.42mm (width)
- thickness: 1.6mm (source: https://dirtypcbs.com/store/designer/details/12317/1036/cartridge-board-for-commodore-64)
| Item | Qty | Reference(s) | Value | Footprint | Datasheet |
|---|---|---|---|---|---|
| 1 | 3 | C1, C4, C5 | 10uF | Capacitor_SMD:C_0805_2012Metric | ~ |
| 2 | 3 | C2, C9, C10 | 1uF | Capacitor_SMD:C_0805_2012Metric | ~ |
| 3 | 9 | C3, C6, C7, C8, C11, C14, C15, C16, C17 | 100nF | Capacitor_SMD:C_0805_2012Metric | ~ |
| 4 | 2 | C12, C13 | 20pF | Capacitor_SMD:C_0805_2012Metric | ~ |
| 5 | 17 | D1, D2, D3, D4, D5, D6, D9, D10, D11, D12, D13, D14, D15, D16, D17, D18, D19 | ESD | Diode_SMD:D_SOD-323 | https://www.onsemi.com/pub/Collateral/ESD9B-D.PDF |
| 6 | 2 | D7, D8 | LED | LED_SMD:LED_0603_1608Metric | ~ |
| 7 | 2 | FB1, FB2 | FerriteBead | Capacitor_SMD:C_0805_2012Metric | ~ |
| 8 | 2 | J1, J3 | USB_A | devterm-ext-outline:USB_A_PCBCUT | ~ |
| 9 | 1 | J2 | EXT_miniPCIe | mpcie:mini-PCIe | https://pcisig.com/specifications/pciexpress/base |
| 10 | 1 | J4 | USB_B_Micro | Connector_USB:USB_Micro-B_Amphenol_10118194_Horizontal | ~ |
| 11 | 1 | J5 | Conn_01x02 | Connector_Molex:Molex_PicoBlade_53048-0210_1x02_P1.25mm_Horizontal | ~ |
| 12 | 1 | J6 | Conn_01x04 | Connector_PinSocket_2.00mm:PinSocket_1x04_P2.00mm_Vertical | ~ |
| 13 | 1 | J9 | Conn_02x22_Odd_Even | devterm-ext-outline:C64-Cart-Socket-Horizontal | ~ |
| 14 | 1 | JP1 | A0 | Jumper:SolderJumper-3_P1.3mm_Open_Pad1.0x1.5mm | ~ |
| 15 | 1 | JP2 | A1 | Jumper:SolderJumper-3_P1.3mm_Open_Pad1.0x1.5mm | ~ |
| 16 | 1 | JP3 | A2 | Jumper:SolderJumper-3_P1.3mm_Open_Pad1.0x1.5mm | ~ |
| 17 | 2 | R1, R9 | 30K | Resistor_SMD:R_0805_2012Metric | ~ |
| 18 | 1 | R2 | 680R/1% | Resistor_SMD:R_0805_2012Metric | ~ |
| 19 | 5 | R3, R6, R15, R16, R19 | 100K | Resistor_SMD:R_0805_2012Metric | ~ |
| 20 | 4 | R4, R5, R10, R20 | 10K | Resistor_SMD:R_0805_2012Metric | ~ |
| 21 | 2 | R7, R11 | 6.8K/1% | Resistor_SMD:R_0805_2012Metric | ~ |
| 22 | 1 | R8 | 47K | Resistor_SMD:R_0805_2012Metric | ~ |
| 23 | 4 | R12, R14, R17, R18 | 1K | Resistor_SMD:R_0805_2012Metric | ~ |
| 24 | 1 | R13 | 15K | Resistor_SMD:R_0805_2012Metric | ~ |
| 25 | 1 | SW1 | SW_DIP_x02 | Button_Switch_SMD:SW_DIP_SPSTx02_Slide_6.7x6.64mm_W8.61mm_P2.54mm_LowProfile | ~ |
| 26 | 1 | SW2 | SW_SPDT | Button_Switch_THT:SW_CuK_OS102011MA1QN1_SPDT_Angled | ~ |
| 27 | 1 | U1 | GL850G | GL850G:SSOP28 | ~ |
| 28 | 2 | U2, U3 | SY6280 | SY6280:SOT23-5P95_285X100L45X40N | ~ |
| 29 | 1 | U4 | DS1307+ | devterm-ext-outline:SOIC-8 | https://datasheets.maximintegrated.com/en/ds/DS1307.pdf |
| 30 | 1 | U5 | MCP23008-xSS | Package_SO:SOIC-20W_7.5x12.8mm_P1.27mm | http://ww1.microchip.com/downloads/en/DeviceDoc/MCP23008-MCP23S08-Data-Sheet-20001919F.pdf |
| 31 | 1 | U6 | CH340N | Package_SO:SOP-8_3.9x4.9mm_P1.27mm | |
| 32 | 4 | U7, U8, U10, U11 | 4052 | Package_SO:SOIC-16_3.9x9.9mm_P1.27mm | http://www.intersil.com/content/dam/Intersil/documents/cd40/cd4051bms-52bms-53bms.pdf |
| 33 | 1 | U9 | gp7101 | Package_SO:SOP-8_3.9x4.9mm_P1.27mm | |
| 34 | 1 | U12 | TXS0102DCT | Package_SO:MSOP-8_3x3mm_P0.65mm | http://www.ti.com/lit/gpn/txs0102 |
| 35 | 1 | Y1 | 12MHz | Crystal:Crystal_SMD_3225-4Pin_3.2x2.5mm_HandSoldering | ~ |
| 36 | 1 | Y2 | 32.768KHz | Crystal:Crystal_DS26_D2.0mm_L6.0mm_Horizontal | ~ |
